工作区

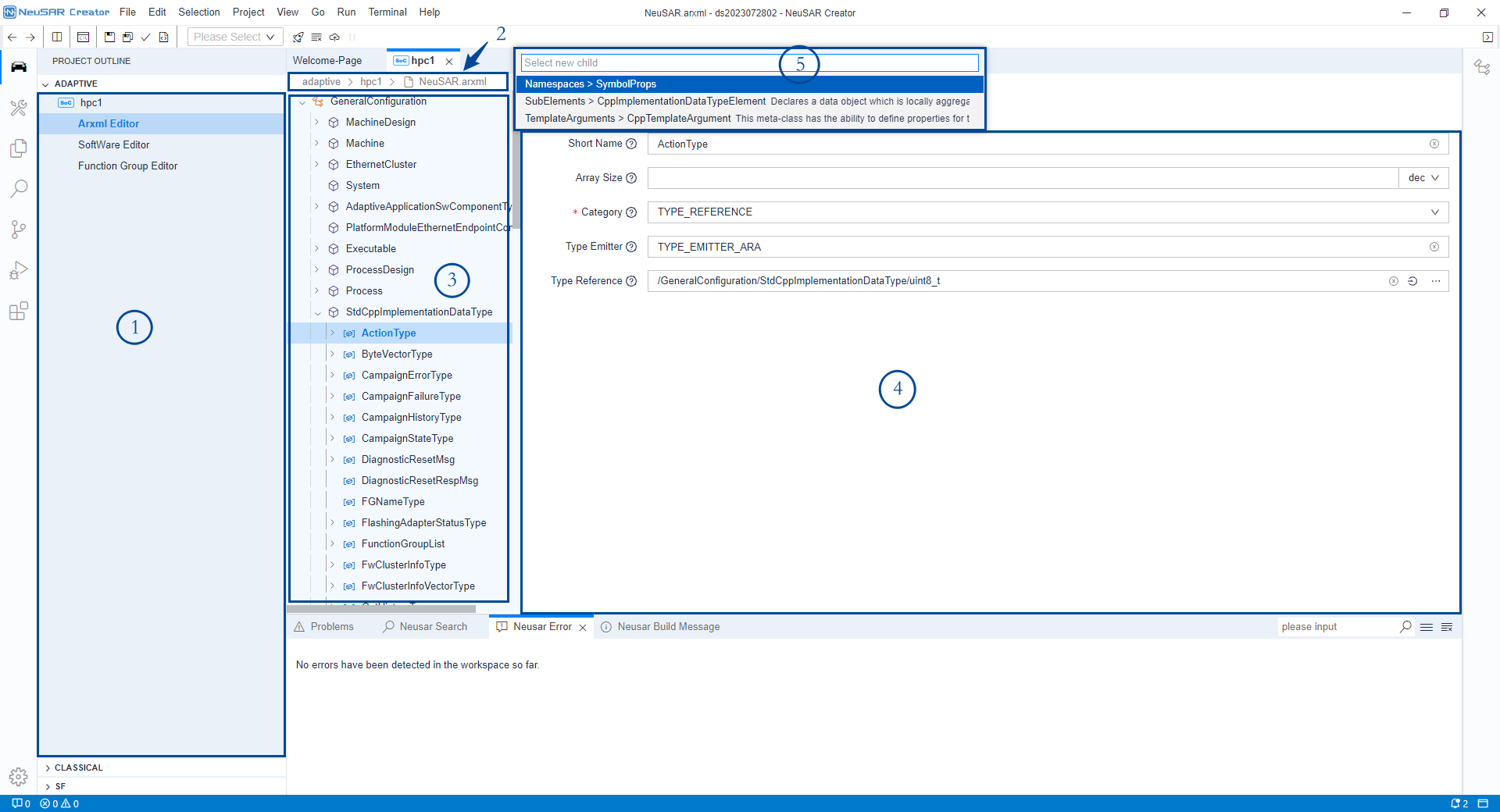

图片标记说明：

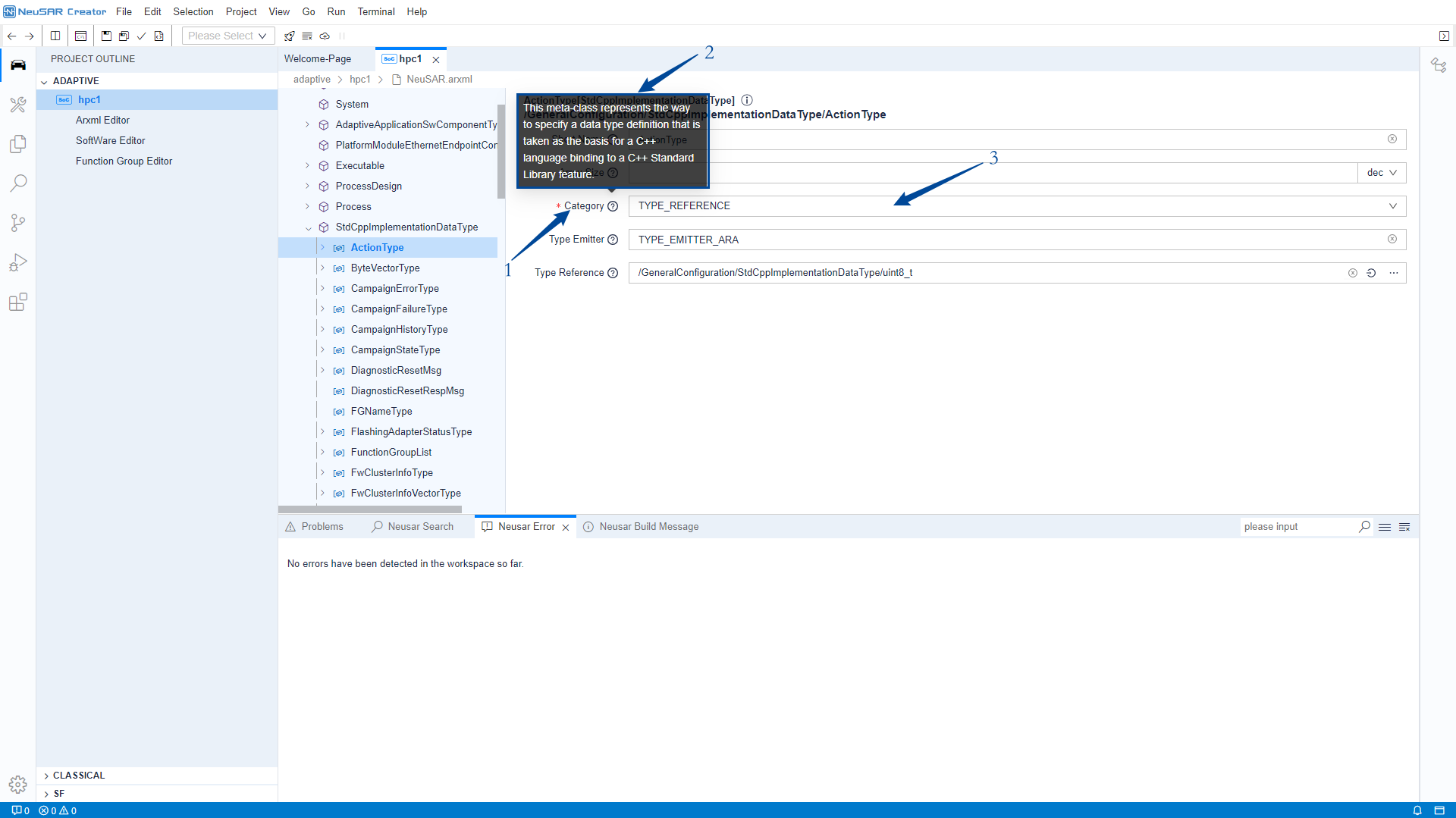

• [1] 子工程列表
• [2] 编辑文件路径
• [3] ARXML 节点树
• [4] 节点参数编辑页面
• [5] 子节点通过类型添加

节点树右键菜单

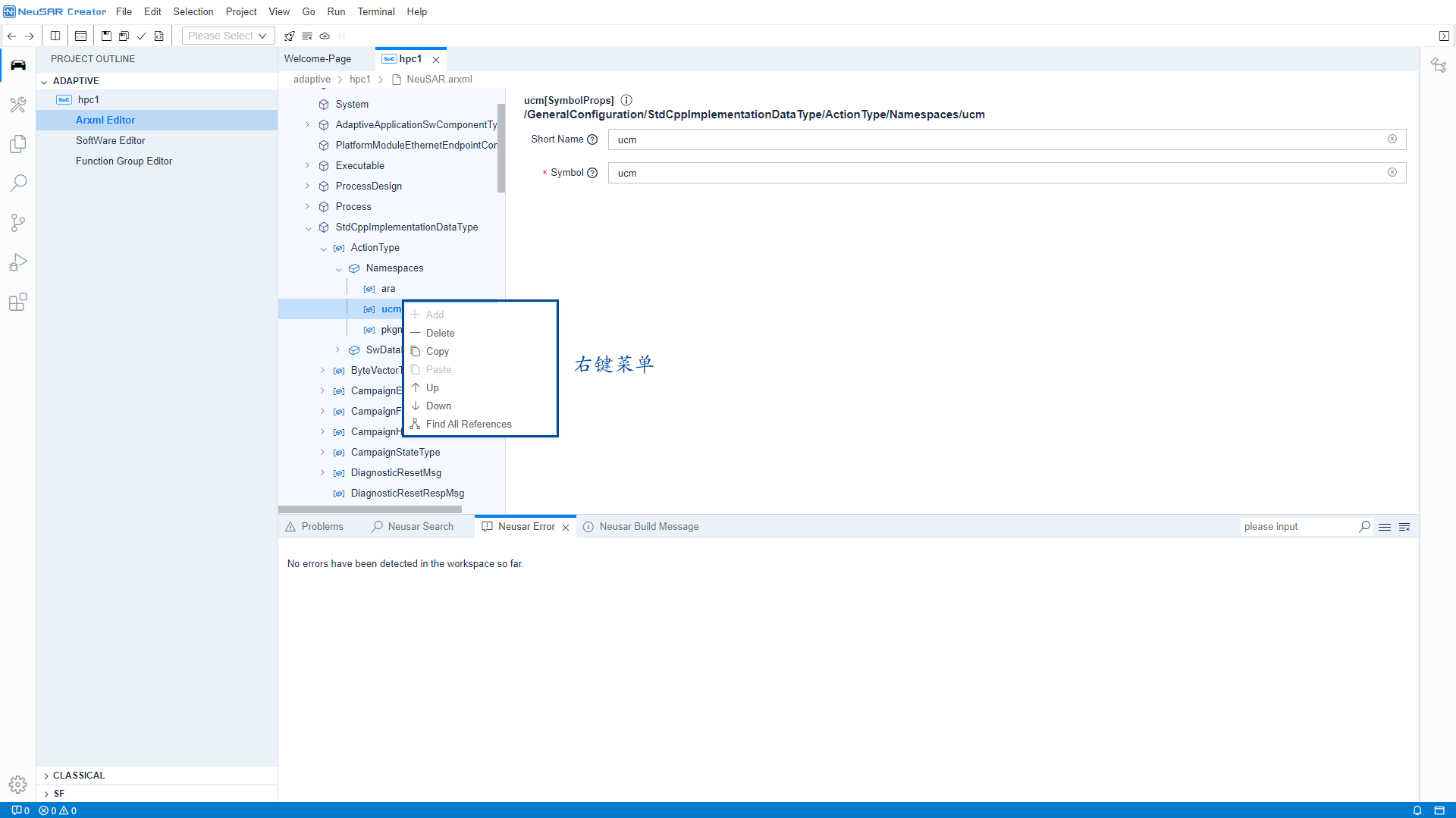

右键点击树节点弹出：

右键菜单	说明
Add	展示该节点下可以创建的节点，点击 Item，即可创建节点
Delete	点击 Delete 删除节点及该节点下子节点
Copy	可以复制元素结点
Paste	可以将复制的结点粘贴到同级别的结点上
Up	将节点移到上一个位置
Down	将节点移到下一个位置

参数编辑

1. 图片标记说明：
   • [1] 参数名称
   • [2] 参数描述
   • [3] 参数编辑框
2. 参数名称：
   • 参数名称前有 *，为必填参数
3. 参数编辑框

输入框

• 输入错误值时，错误值可以保存，同时 Check 和 GenerateCode 报错

选择框：

• 点击错误值不能生效，选择框下方没有选择错误提示

引用:

• 单击引用类型参数编辑框后，在弹出框中进行操作

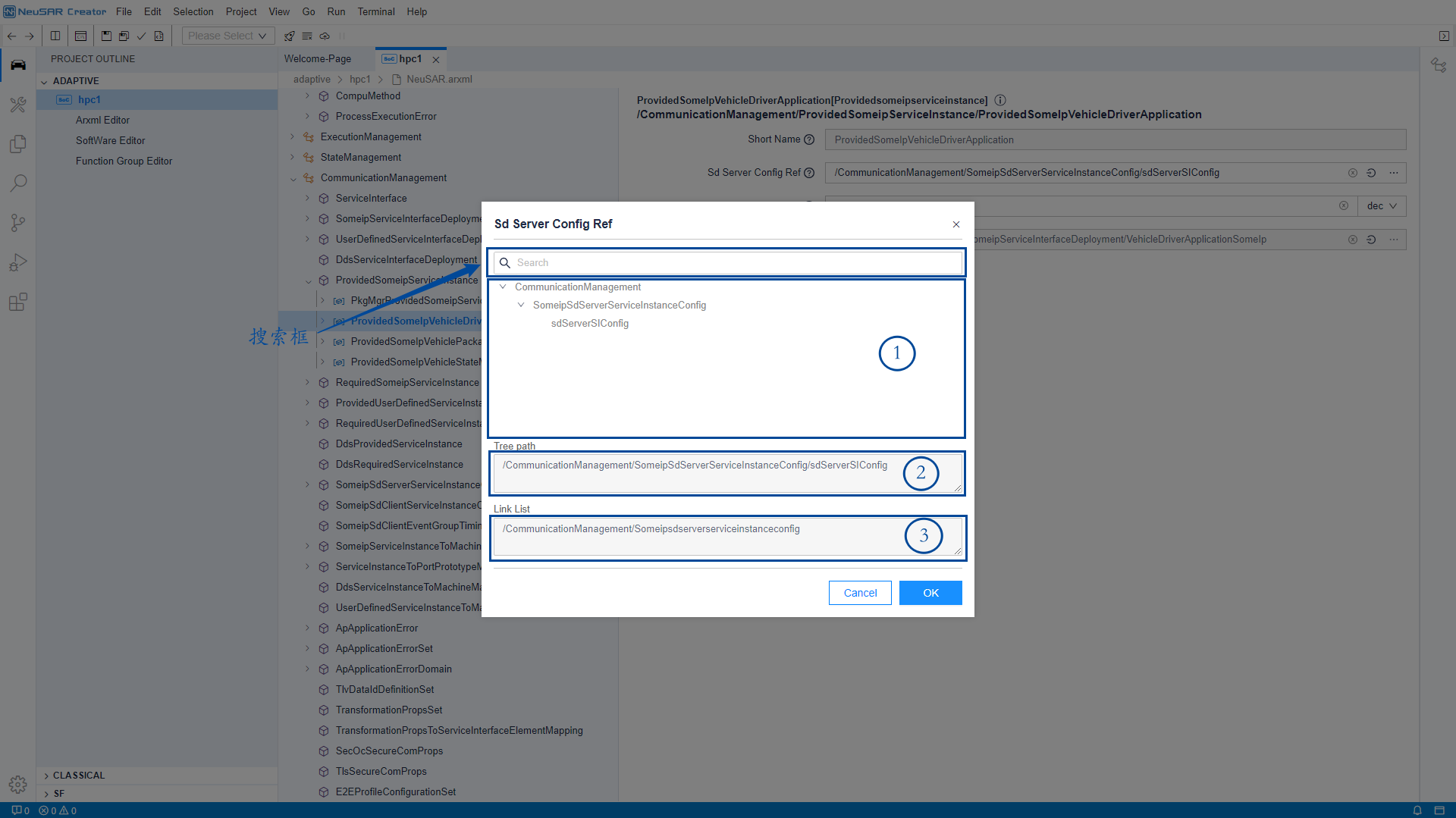

图片标记说明：

• [1] 待选列表
• [2] 待选条目的路径
• [3] 可选类型
• [OK] 编辑完成

整型列表

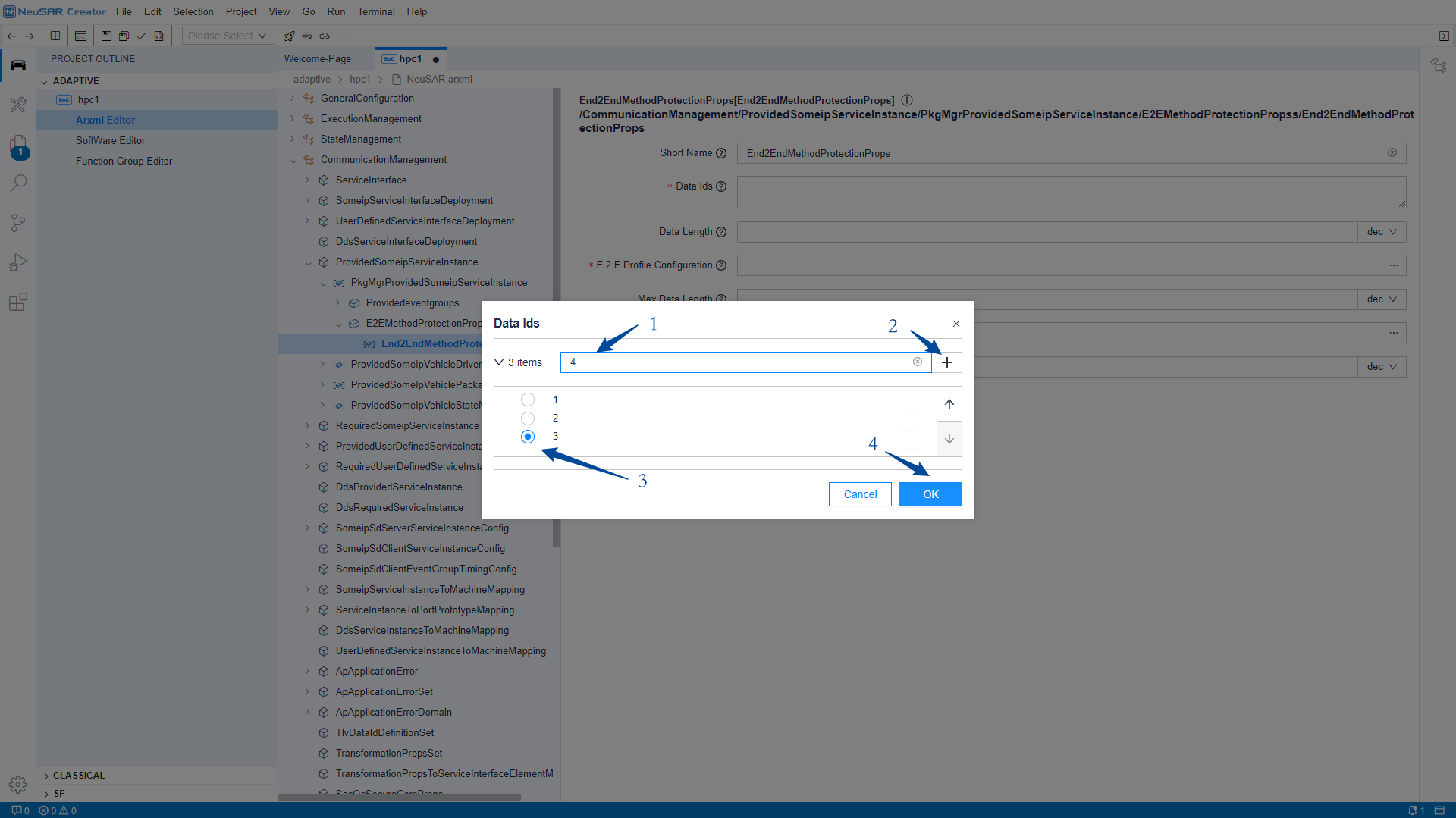

• 双击整形列表类型参数编辑框后，在弹出框中进行操作


配置步骤说明：

• [1] 整型数值输入框
• [2] 将输入框中的数值加入已选列表
• [3] 已选列表操作
• [4] 点击确认键

子工程功能菜单

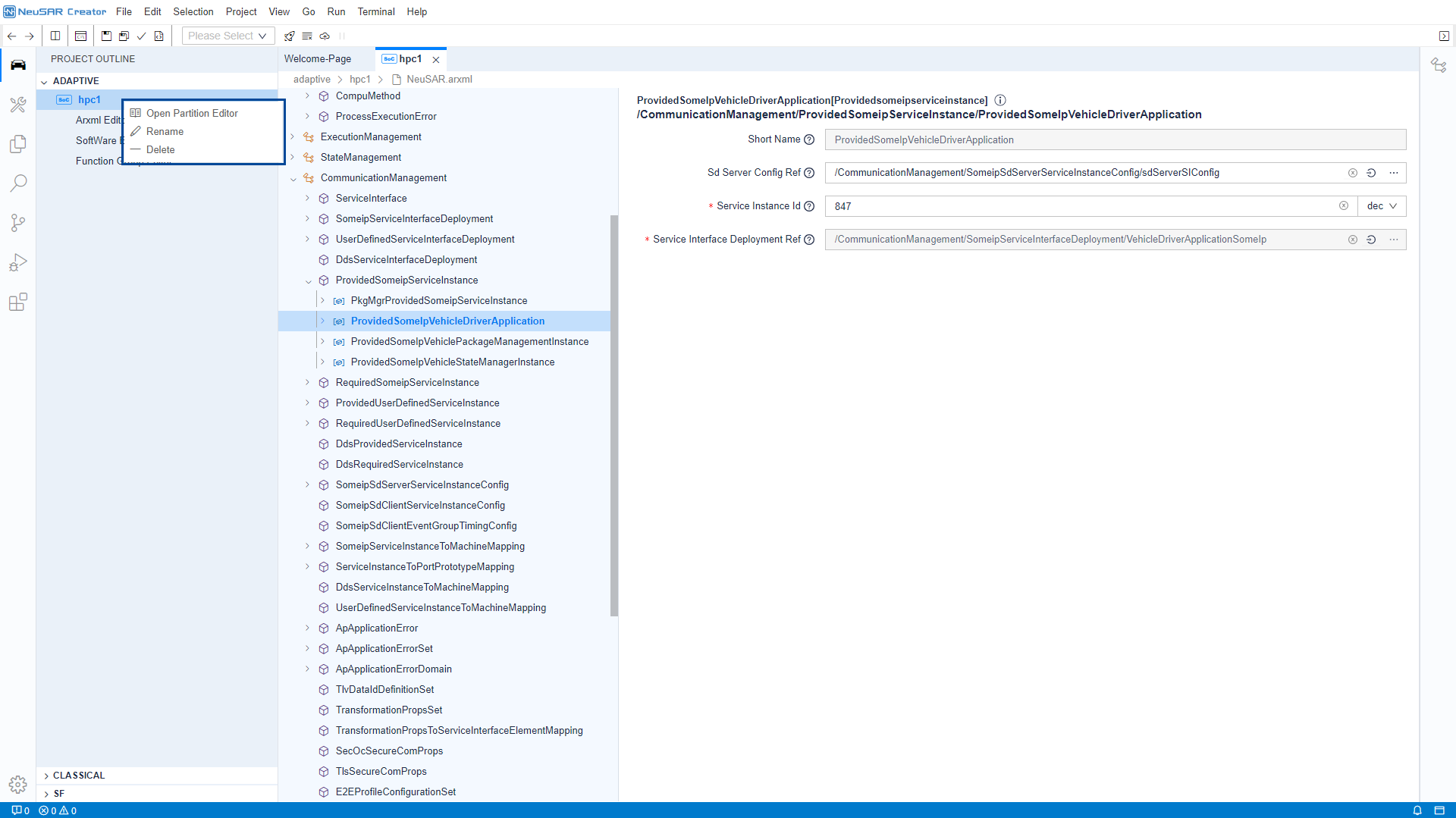

右键子工程节点会弹出功能菜单

子工程功能菜单	说明
Open partition editor	打开 Partition 编辑器
Rename	子工程改名
Delete	删除子工程

打开 Partition 编辑器

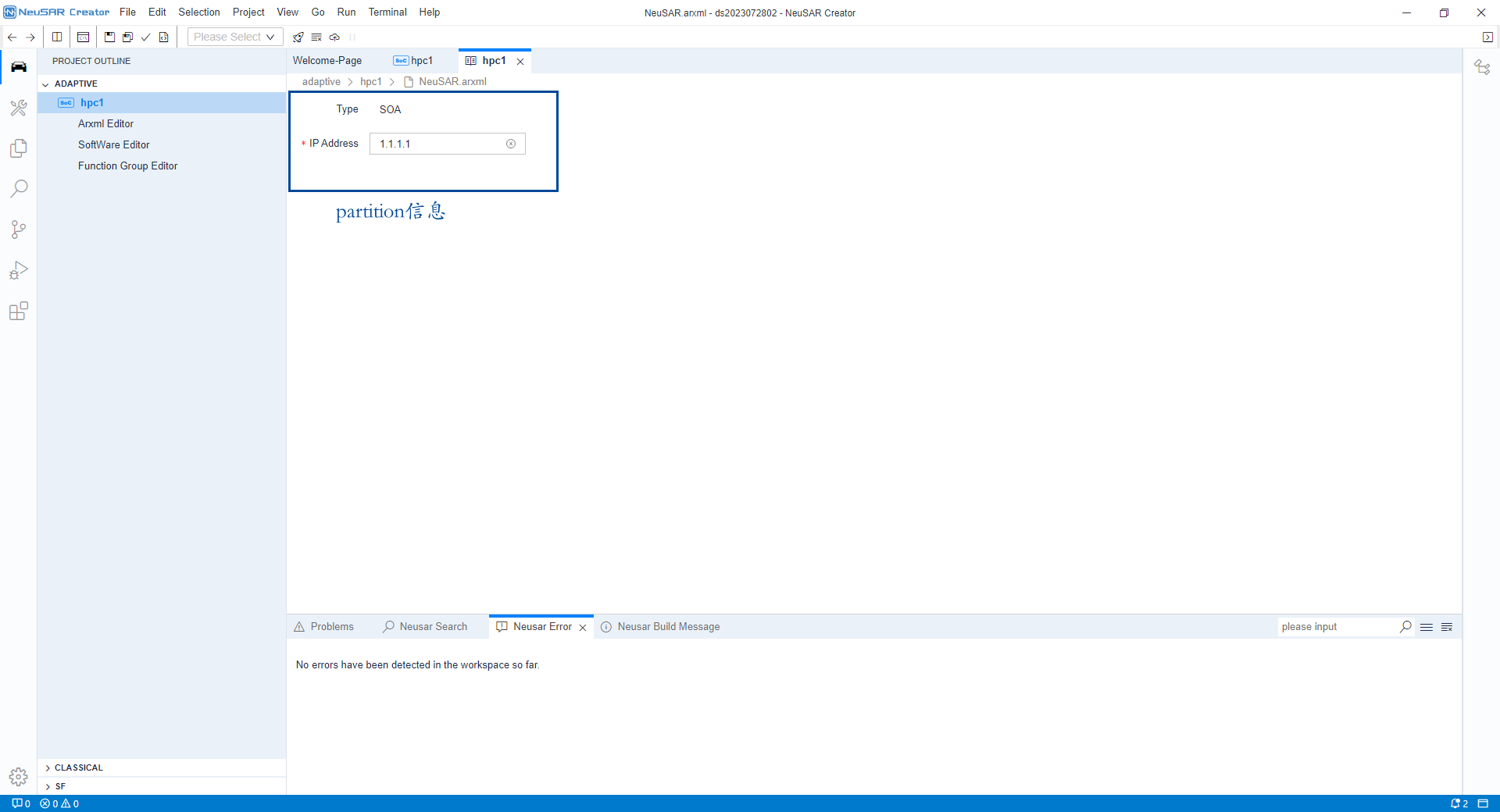

子工程功能菜单中点击"Open partition editor"并弹出 partition 信息

子工程改名

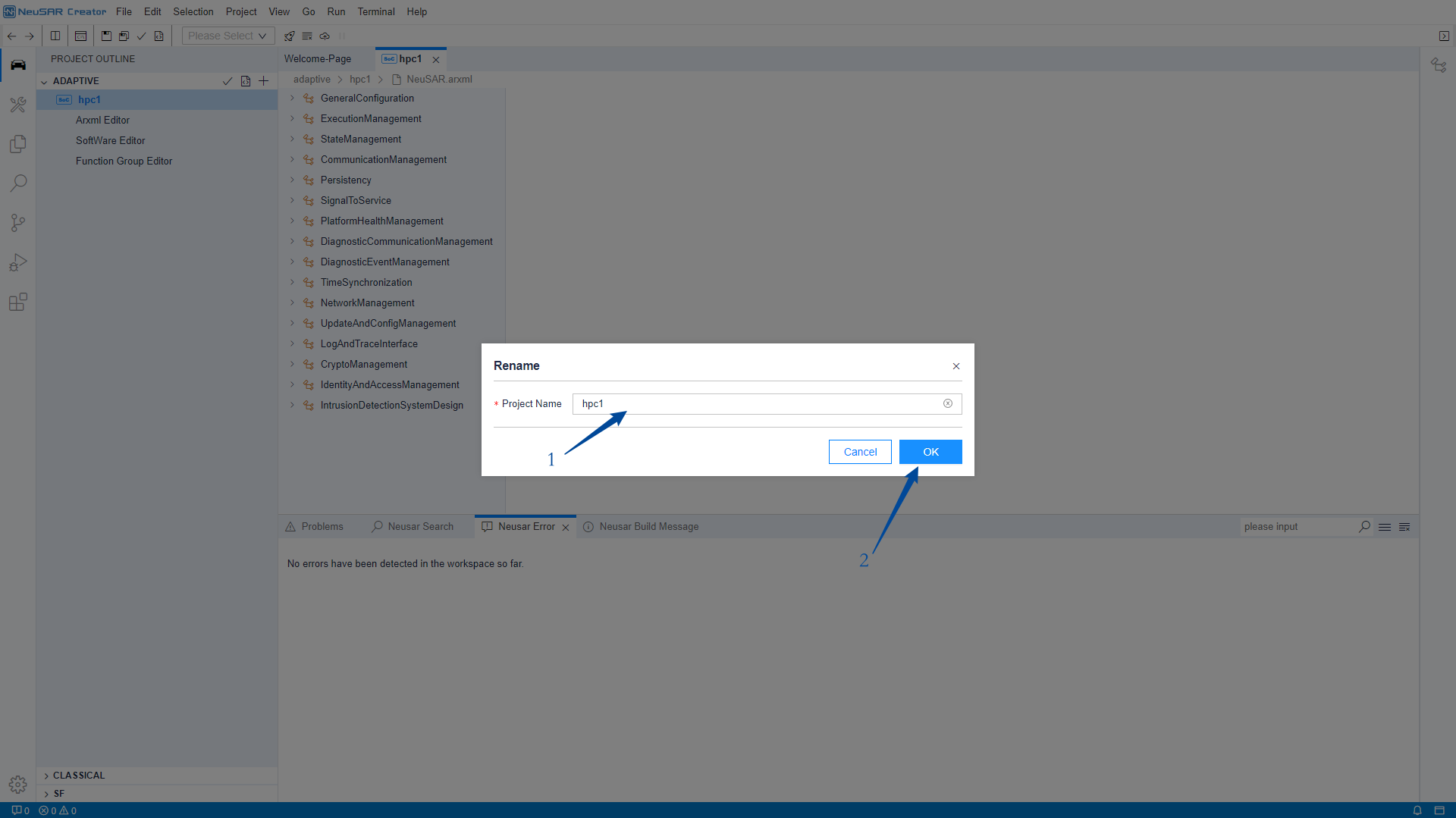

子工程功能菜单中点击"Rename"弹出 Rename 弹出框

1. 弹出框中输入新工程名
2. 点击 OK 进行确认

删除子工程

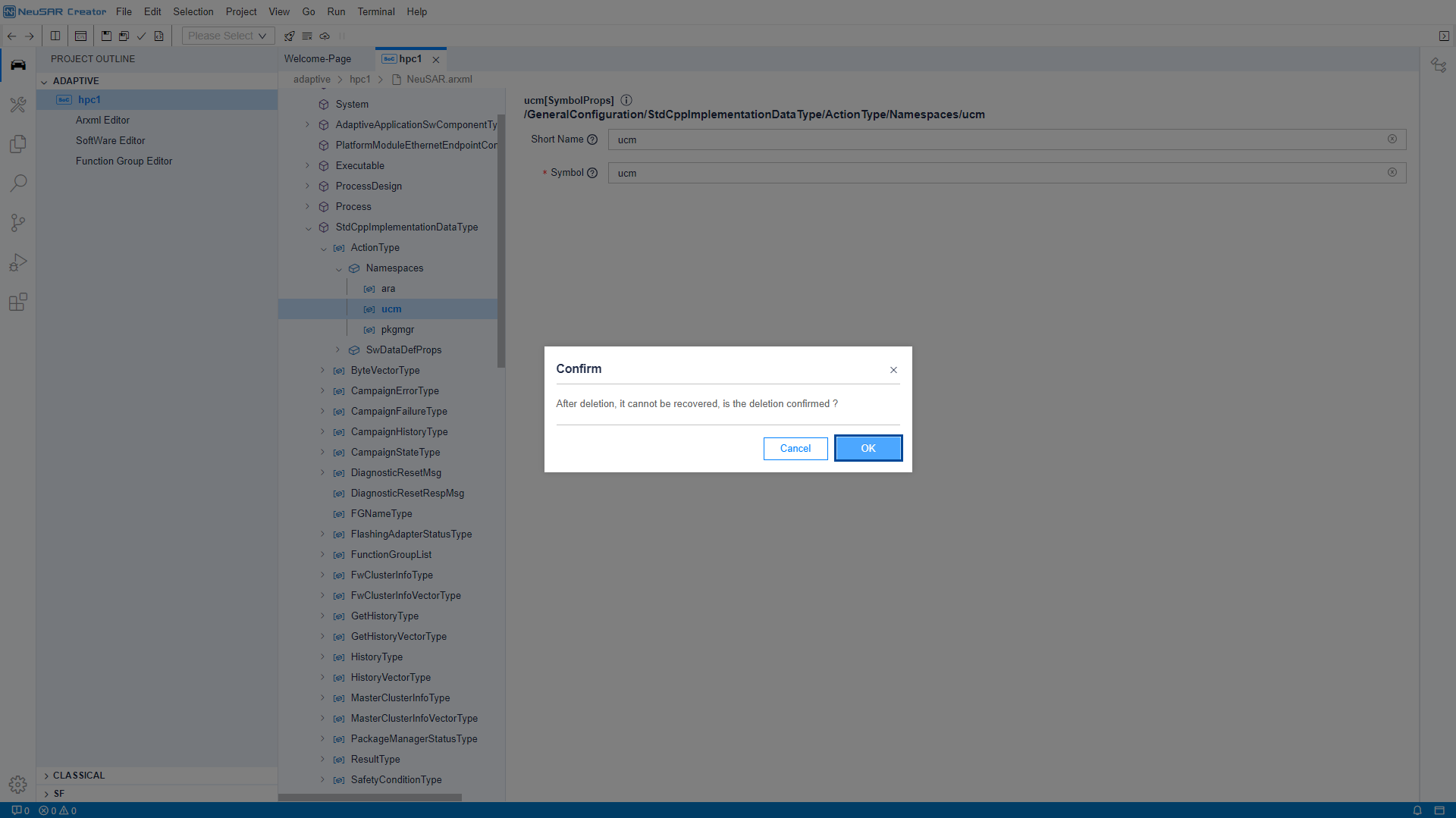

子工程功能菜单中点击"Delete"弹出删除确认框

弹出框中点击 OK 进行确认

Arxml Editor 功能菜单

右键子工程节点下 Arxml Editor 节点会弹出功能菜单

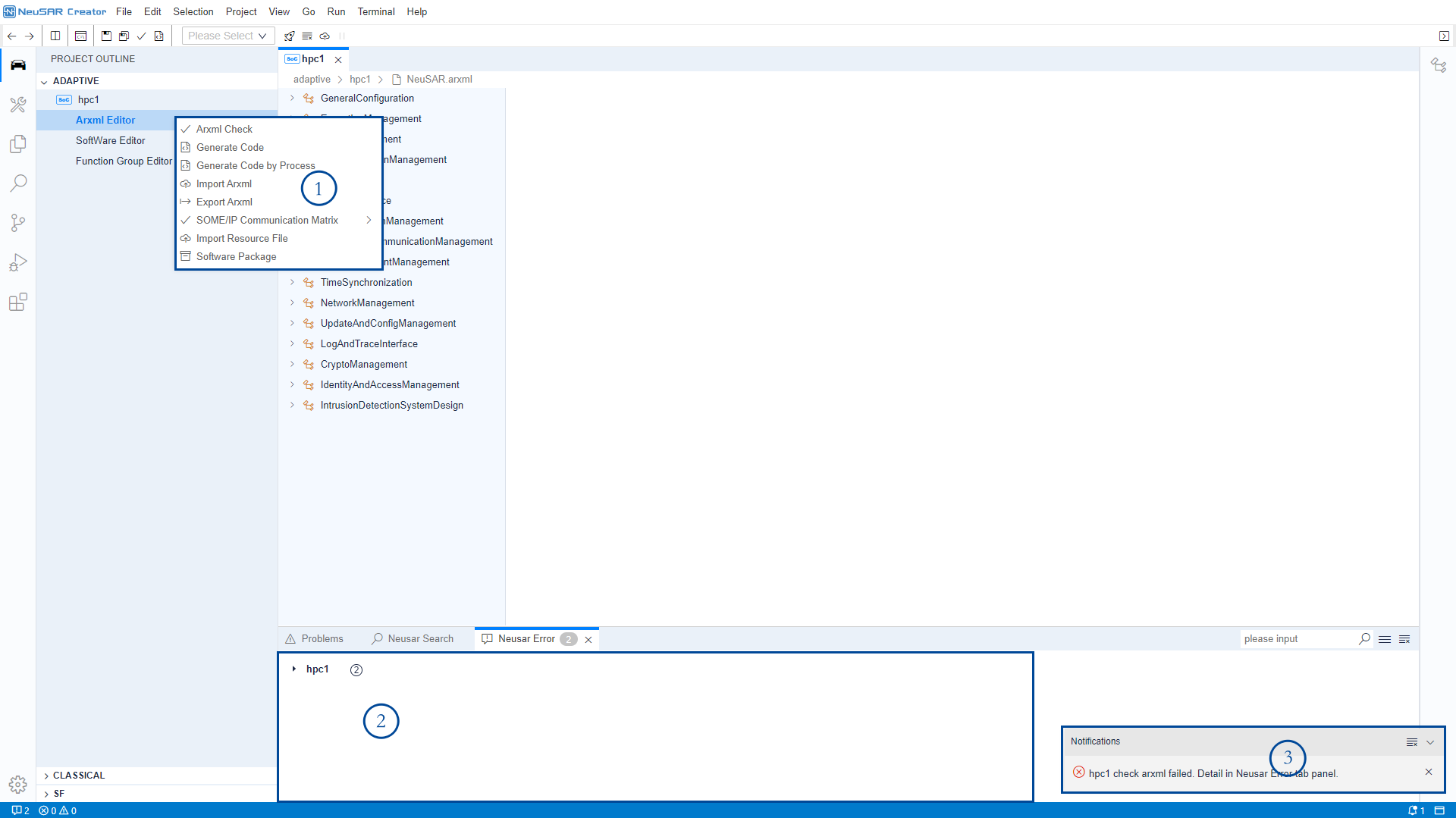

图片标记说明：

• [1] 子工程功能菜单
• [2] 问题反馈列表
• [3] 提示列表

子工程功能菜单	说明
Arxml Check	ARXML 检查
Generate Code	代码生成
Generate Code by Process	按单个应用代码生成
Import Arxml	ARXML 导入
Export Arxml	ARXML 导出
SOME/IP Communication Matrix	通信矩阵功能
Import Resource File	资源文件导入
Software Package	软件包配置

ARXML 检查

1. Arxml Editor功能菜单中点击"Arxml Check"

2. ARXML 检查成功，页面右下角弹出成功提示

   ARXML 检查失败，页面右下角弹出失败提示

3. 页面左下角，显示错误数量，点击，弹出问题反馈列表

代码生成

1. Arxml Editor功能菜单中点击"Generate Code" > 错误反馈，同 ARXML 检查

按单个应用代码生成

1. Arxml Editor功能菜单中点击"Generate Code by Process" > 错误反馈，同 ARXML 检查

ARXML 导入

Arxml Editor功能菜单中点击"Import Arxml"弹出导入框

1. 点击 Select Remote Files/Select Local Files 并选择 arxml
2. 点击 OK 并弹出 select modules

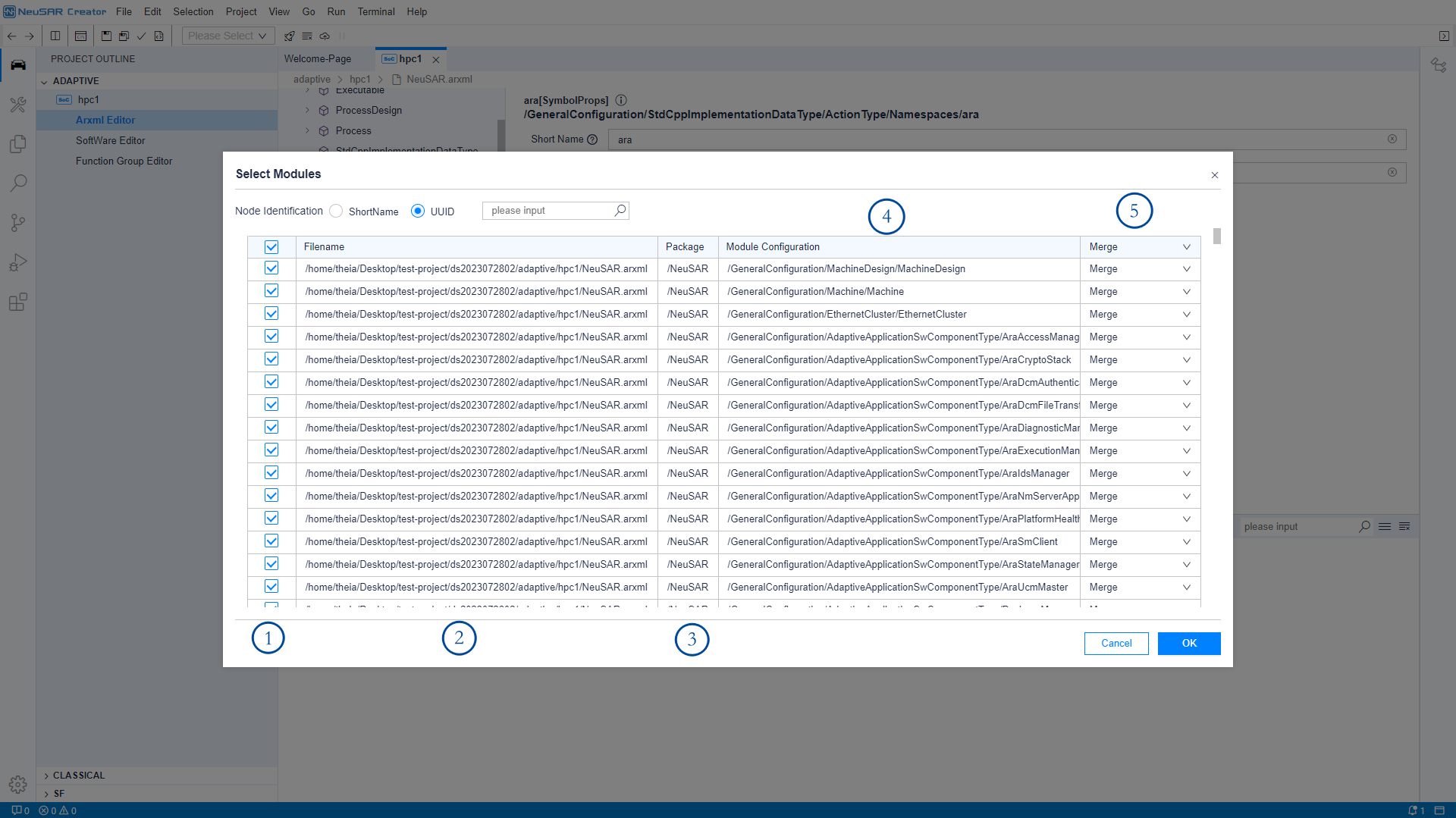

图片标记列数	说明
1	选中则为导入配置
2	导入文件名称
3	导入包名称
4	模块配置名称
5	导入方式，Merge/Replace

选择完成后，点击 OK 进行导入

错误反馈，同 ARXML 检查

ARXML 导出

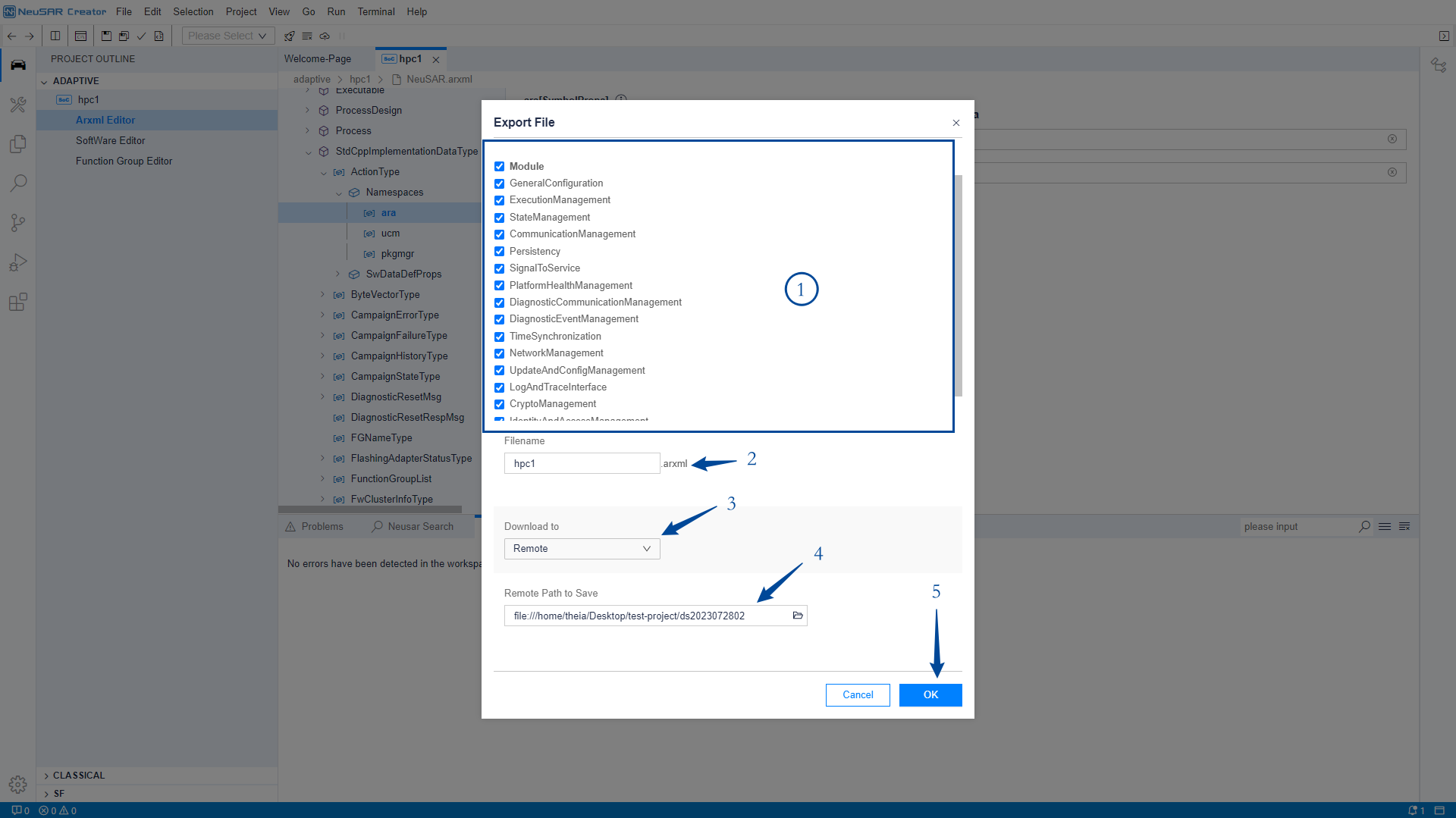

Arxml Editor功能菜单中点击"Export Arxml"弹出导出框 Export File

1. 选择需要导出的模型
2. 输入导出的文件名
3. 选择导出文件位置 Remote/Local， Remote 需进行第 4 步选择路径，Local 则导出到默认位置
4. 点击 Select 选择导出路径
5. 点击 OK 进行导出

错误反馈，同 ARXML 检查

通信矩阵功能

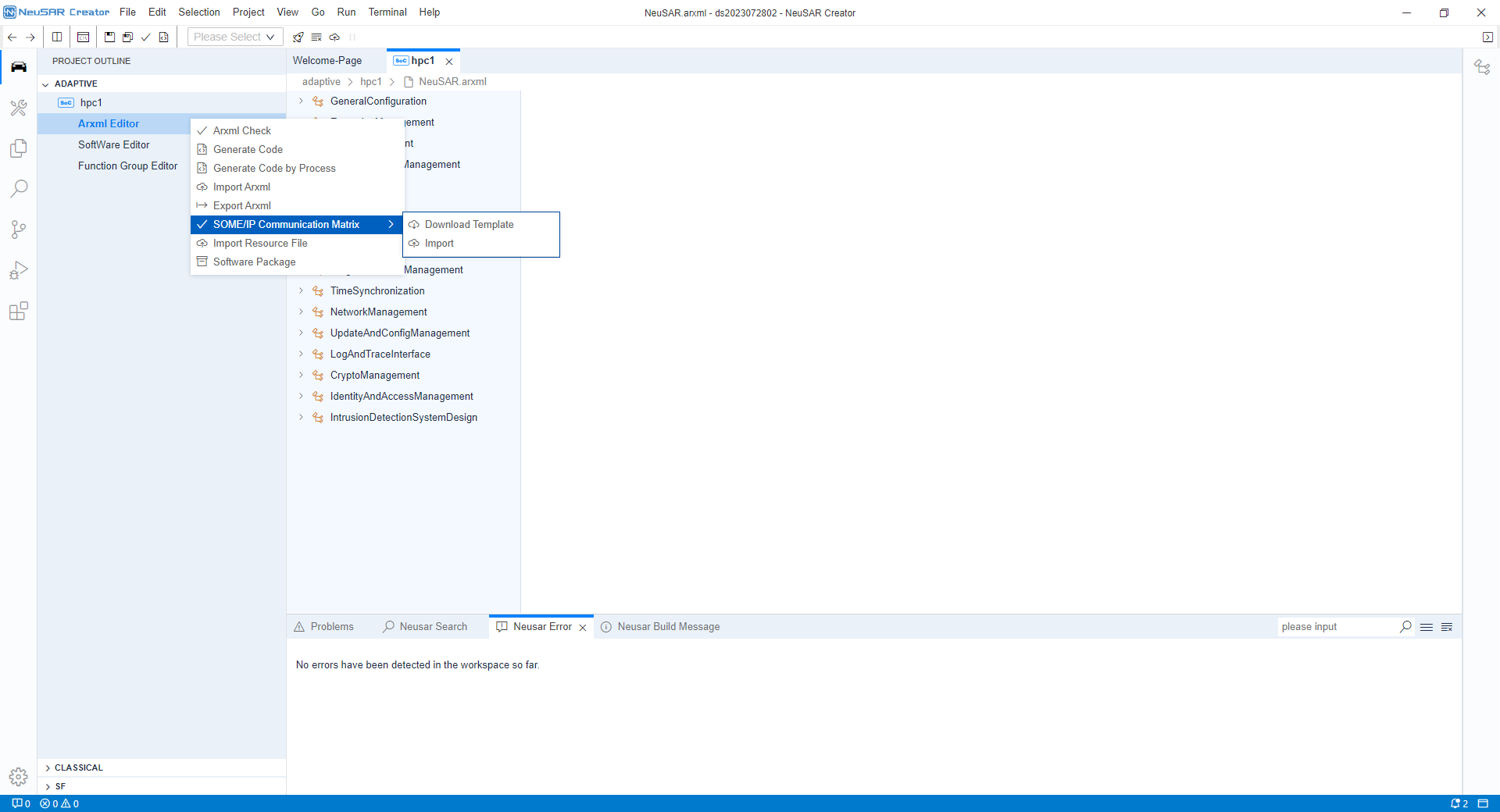

Arxml Editor功能菜单中点击"SOME/IP Communication Matrix"出现子菜单

1. 子菜单中点击"Download Template"可以下载模板。
2. 填写模板。
3. 子菜单中点击"Import"，导入通信矩阵。

资源文件导入

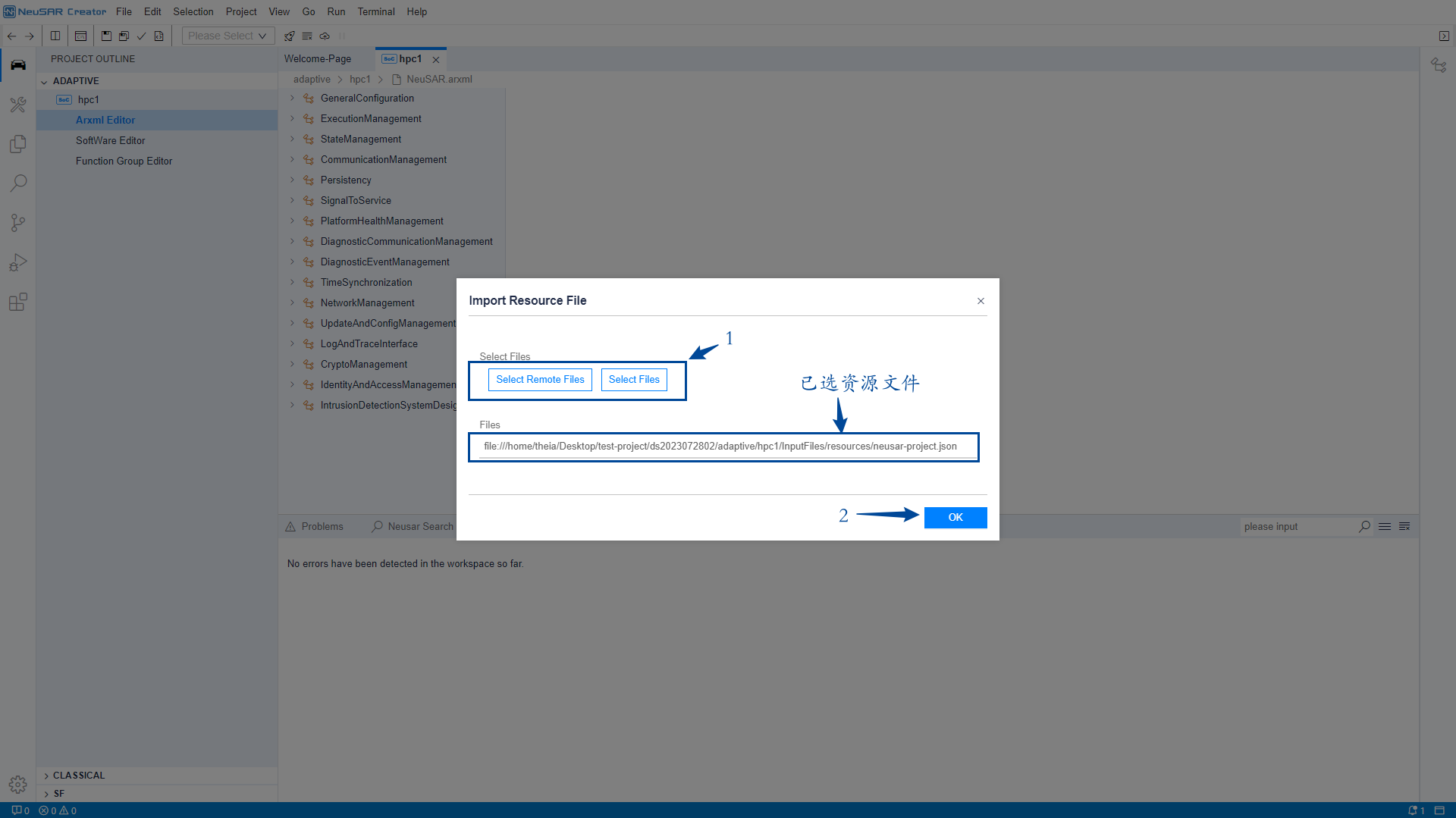

Arxml Editor功能菜单中点击"Import Resource File"弹出 Import Resource File 弹出框

1. 弹出框中点击 Select Files 选择需要导入的资源文件
2. 点击 OK 进行确认

错误反馈，同 ARXML 检查

软件包配置

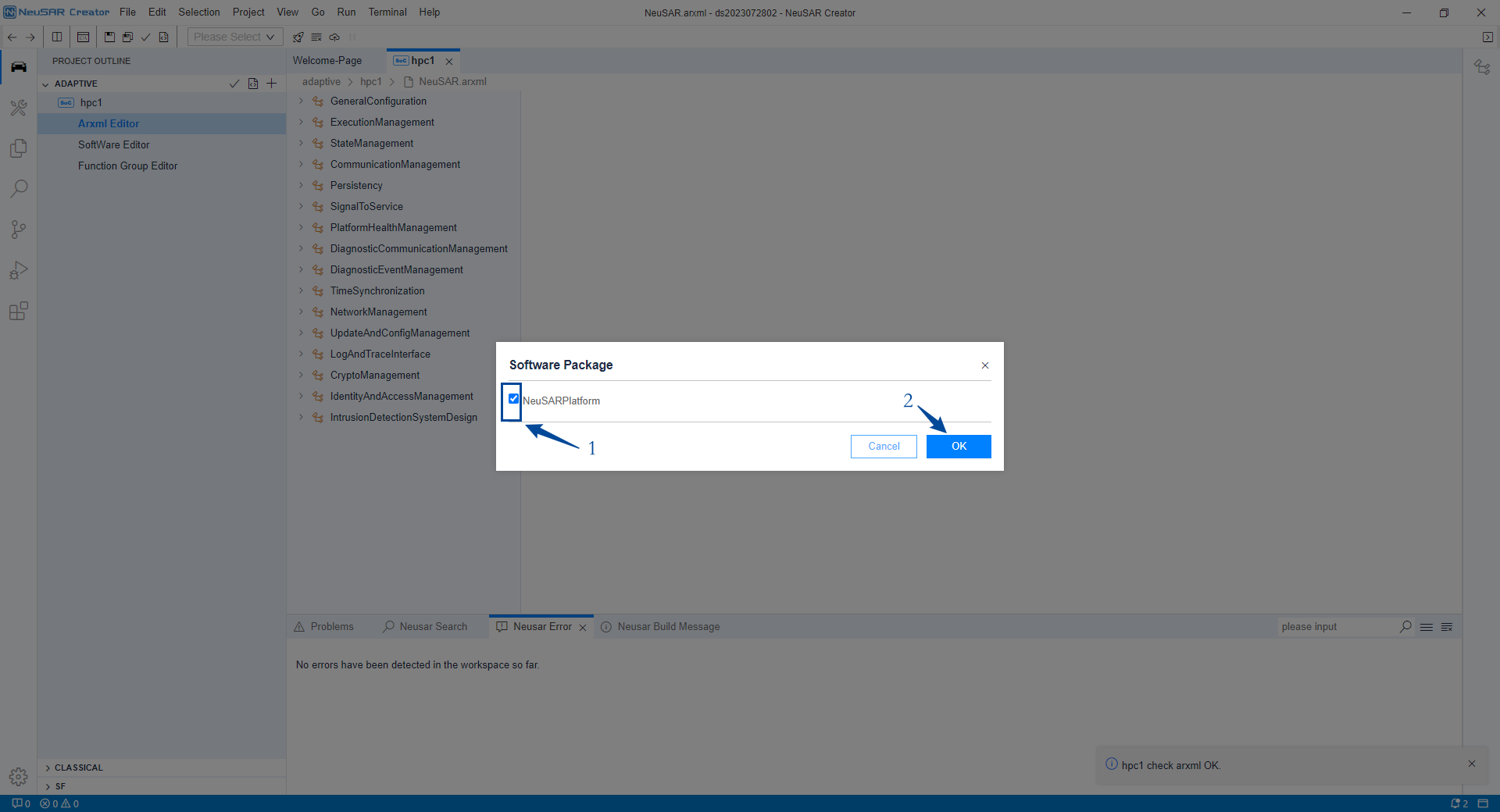

Arxml Editor功能菜单中点击"Software Package"弹出 Software Package 弹出框

1. 弹出框中 Select Files 中选择需要的 Software Package
2. 点击 OK 进行确认

问题反馈列表

1. 点击 view > Neusar Error
2. 错误反馈显示结构
   • 发生错误文件
     • 错误详细描述（报错状态码）[报错位置]

     • 错误详细描述（报错状态码）[报错位置]

       ...
